CD-R100型靜力水準儀
安裝使用手冊
1、簡介
CD-R100系列靜力水準儀是由一系列智能液位傳感器及儲液罐組成，儲液罐之間由連通管連通，主要用于被測物體的沉降變形。可用于地鐵、橋梁、建筑、水利大壩、尾礦庫監測等。
2、技術參數
內 容 | 指 標 |
測量范圍 | 0～100mm 可定制 |
精度 | 0.2mm |
分辨率 | 0.01mm |
系統誤差 | ±0.3mm |
溫度范圍 | -20～80℃ |
供電方式 | DC 9～24V |
功耗 | <0.1W |
輸出 | 485/無線（GPRS 、433電臺、Zigbee） |
傳輸距離 | 點對點2km內可調、GPRS不受距離長短 |
重量 | 0.8kg |
產品尺寸 | Φ81mm×210mm（H） |
防護等級 | IP65 |
3、技術原理
靜力水準儀是由一系列智能液位傳感器及儲液罐組成，儲液罐之間由連通管連通?；鶞?zhǔn)罐置于一個穩定的水平基點，其他儲液罐置于標高大致相同的不同位置，當其他儲液罐相對于基準罐發生升降時，將引起該罐內液面的上升或下降。通過測量液位的變化，了解被測點相對水平基點的升降變形。主要有以下配件組成：靜力水準儀傳感器、靜力水準儀儲液罐、靜力水準儀支架、靜力水準儀通液管、浮球。

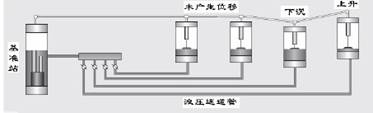

靜力水準儀的測量原理如下圖所示，共布設有10個測點，1號點為相對基準點，初始狀態時各測量安裝高程相對與（基準）參考高程面▽H0間的距離則為：

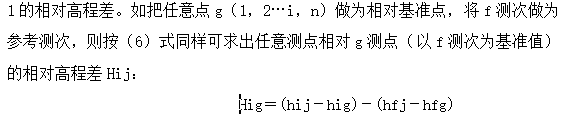

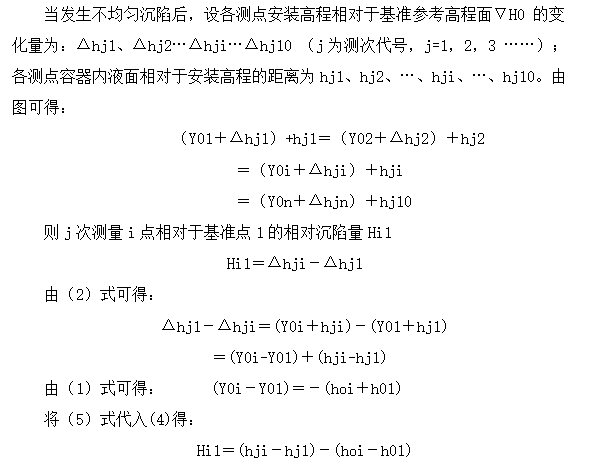

即只要用靜力水準儀傳感器測得任意時刻各測點容器內液面相對于該點安裝高程的距離hji（含hj1及首先的h0i），則可求得該時刻各點相對于基準點
由上圖看出，儀器由主體容器、連通管、靜力水準儀傳感器等部分組成。當儀器主體安裝墩發生高程變化時，主體容體相對于位置產生液面變化，引起裝有中間極的浮子與固定在容器頂?shù)囊唤M靜力水準儀極板間的相對位置發生變化，通過測量裝置測出靜力水準儀比的變化即可計算得測點的相對沉陷。
4、儀器安裝
4.1前期準備工作
1）根據設計，選好測點及基準點位置，基準點應選在沒有沉降的地方；
2）在選定的點位挖坑，澆筑400X400見方的混凝土墩臺或埋設事先預制好的混凝土臺子，埋設深度建議不小于500，使墩臺和被測物體融為一體，墩臺和被測物體為同步變化；
3）澆筑墩臺之前，務必用水準儀測取每個點位的高程，使墩臺在同一個標高上；
4）對于建筑物上的安裝，可選用標配的安裝支架，用膨脹螺栓將支架安裝在同一標高位置。
4.2安裝
1）在建筑物或事先做好的墩臺上用電鉆打孔，將靜力水準儀支架安裝固定；
2）將靜力水準儀安裝底板用螺絲安裝到支架上面確保底板水平；并將絲桿下端上到底板上，擰緊螺絲；
3）截一節鋁塑管，一端用銅接頭安裝到靜力水準儀儲液罐上另一端接三通銅接頭，處于兩端的測點可將整跟鋁塑管直接安裝到靜力水準儀儲液罐上；
4）將儲液罐安裝到絲桿上，用絲桿上端螺絲擰緊固定；
5）用鋁塑管聯接到第（3）步那節鋁塑管一端的三通上，使各個儲液罐串聯在一起；
6）從一端的儲液罐中注入調好的防凍液，務必從一端注入，在后續儲液罐中未出現防凍液之前嚴禁在后續儲液罐中直接加防凍液，避免中間有氣泡的產生而影響測量結果；
7）當儲液罐中防凍液達到罐體2/3的樣子停止注入防凍液，也可預估沉降量的大小確定加注到液面的位置；
8）檢查各儲液罐的液面高度是否一致，可通過絲桿調節儲液罐的高度，使液面在儲液罐中的位置保持基本一致，用水平尺調整沒個儲液罐，使每個儲液罐自身水平；
9）在儲液罐中加適量的硅油，以減少罐內液體的揮發；
10）將傳感器的測桿取出擰在浮球上，連接處可涂AB膠牢固；
11）將測桿插進傳感器中，并將傳感器擰在儲液罐上；
12）將傳感器電纜通過三通串聯在一起，待1-2天液面穩定后進行采集、調零。
4.3保護
1）電纜需用PVC穿線管進行保護，穿過路面的部分可考慮穿鋼管，需要埋設的應挖溝埋設，建筑物上需用線卡或管卡固定，保持現場美觀；
2）墩臺及傳感器也應砌磚保護或制作相應保護裝置，保護裝置制作應考慮后期檢修的方便，可留門或其他手段。
5、注意事項
1)用戶開箱驗收儀器，應先檢查儀器數量與裝箱清單是否相符，如有不符合者，應與我廠聯系；
2)對于箱內儀器，用傾斜讀數儀對全部傳感器諸支測試，觀察其數據是否正常和穩定（傳感器須靜置2分鐘以上），若有異常，應與本公司聯系。
3)開箱后的儀器應放在濕度小于80%的房間內保存，室內不含有腐蝕性氣體，存放環境須干燥、通風、無強磁場干擾。
4)搬運時小心輕放。
5)本儀器應在額定測量范圍內工作。
6)儀器引出電纜可達1000米（另購）。用戶訂貨時未加以說明，均按1.5米長度接線出廠。
7)根據現場需要接長電纜時，應注意接頭處的防水密封可靠。
常州市常鼎傳感科技有限公司版權所有
本儀器的安裝、維護、操作都要由技術人員進行。常州市常鼎傳感科技有限公司對產品有更改的權利，產品更改信息恕不另行通知。
