CD-D300液壓式靜力水準儀
簡介
液壓式靜力水準儀主要應用于大型結構、地鐵、橋梁、隧道、鐵路、水利、大壩以及采空區沉降自動化監測使用。

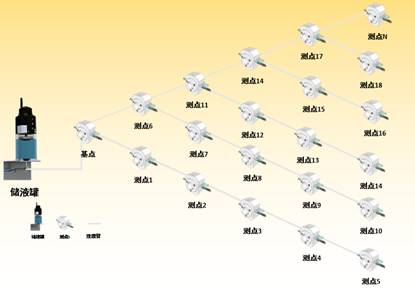

該系統由測點、基點、儲液罐、連通管、采集儀等組成。區別于其他傳統類沉降監測系統。
本產品具有大量程,精度高、安裝簡單、體積小、重復性高、智能傻瓜型、無需轉點。
產品能夠滿足不同環境使用具備較高的抗震、防水、具備軍工級別的應用。
沉降監測預警具有高精度數據智能采集、長期固態存儲和遠距離傳輸功能,可實現近距離顯示、人工置數。是一款非常適合野外惡劣環境,具有高性價比的自動監測終端產品。
支持自報、自報- 確認、應答三種通信方式,三種通信方式可混合組網。
支持掉電、休眠、永久在線三種電源管理模式,可實現低功耗工作模式下的雙向通信一體化結構,無需集成,安裝簡便 。
外觀特點

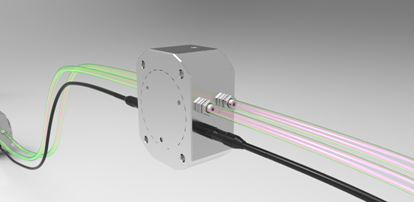

該產品采用鎂鋁合金外殼設計,外觀尺寸高111.3*90.8*52產品采用比較人性化的預留透明觀察孔,可隨時查看當前的液體的位置以及有無液態氣泡,同時設計有彈壓自鎖排液裝置,當有氣泡時可隨時進行排氣處置,操作簡單快捷人性化設計,接線口采用航空插頭,具有非常高的防水特性整體防護等級IP67,聯通管接口采用標準的啟動連接件連接,抗壓等級達到2MPa,整個傳感器設計防水防震、具備特種條件下使用。使用壽命高達5年以上,并且可以重復使用一致性高,內置嵌入式式航空高精度珪壓傳感星片。
主要功能
靜力水準系統是測量兩點間或多點間相對高程變化的精密儀器。主要用于大壩、核電站、高層建筑、基坑、隧道、橋梁、地鐵、地質沉降、等垂直位移和傾斜的監測。靜力水準系統一般安裝在被測物體等高的測墩上或被測物體墻壁等高線上,通常采用一體化模塊化自動測量單元采集數據,通過有線或無線通訊與計算機連接,從而實現自動化觀測。
規格參數
傳 感 器 參 數 | 珪壓式靜力水準儀參數 | 量程 | 0.2~2000mm |
精度 | ±0.2mm | ||
分辨率 | 0.001mm | ||
系統誤差 | ±0.5mm | ||
通訊速率 | 9600~115200 | ||
分辨率: | 0.1Hz | ||
脫機工作 | 支持 | ||
通信參數 | RS485/232 | ||
無線擴展類型 | ZigBee/433/Bridge/GPRS/BD/Microwave(可擴展) | ||
供電方式 | 5 ~24v | ||
可靠性MTBF | 5000/h | ||
WDT看門狗設計,保證系統穩定 | |||
內置15KVESD保護 | |||
環境溫度范圍: | -30℃~+80℃ | ||
存儲容量 | 4MByts | ||
無故障時間 | >50000h | ||
防護等級 | IP68 | ||
采集遠程管理 | 支持遠程參數配置(同時支持平臺配置方式和短信配置) |

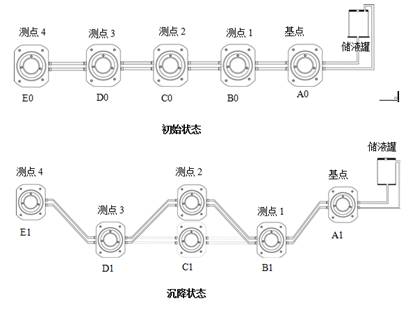

沉降計算方式:
測點:
初始測量值--當前測量值=沉降變化值
基點:
初始測量值--當前測量值=基點變化值
沉降變化量計算:
(沉降變化值--基點變化值)X-1=終沉降值

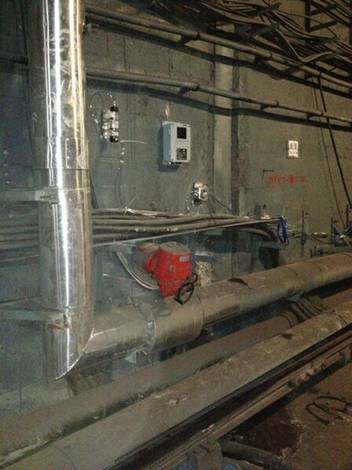

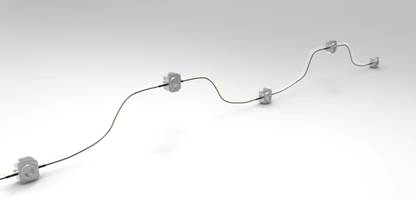

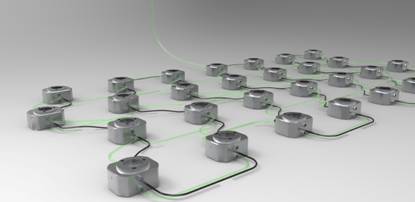

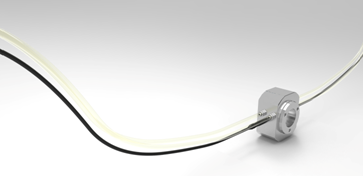

相關圖片

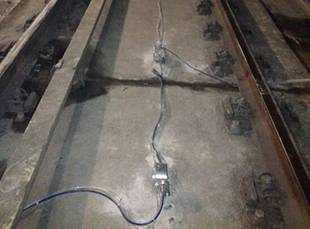

安裝示意圖
